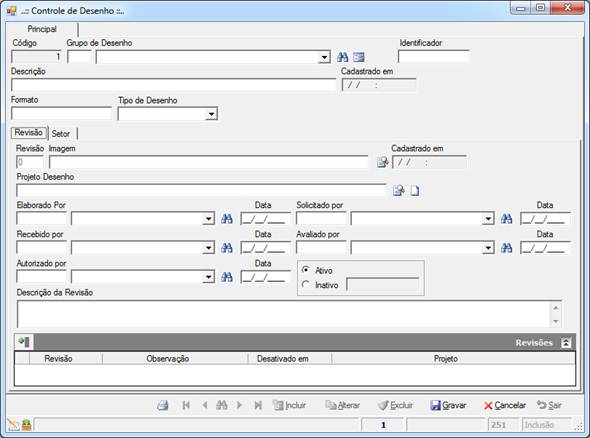

Cadastro controles de projetos de desenhos de
produtos para serem usados na engenharia
dos produtos.

Código:
Preenchido
automaticamente pelo sistema, não podendo ser alterado pelo usuário, segue uma
sequência conforme são cadastrados outros desenhos.

Grupo de Desenho: Grupo no qual o desenho faz parte.

Identificador:
Código identificador do desenho gerado
automaticamente pelo sistema, usando o identificador e o sequencial do grupo.

Descrição:
Descrição do desenho.

Cadastrado
em: Data de cadastro do desenho.

Formato:
Formado, configuração de página do desenho,
exemplo: A3, A4.

Tipo
de Desenho: Selecionar o
tipo do desenho entre as opções de “Desenho para Aprovação”, “Desenho para
Fabricação” e “Desenho para Informação”.

Inclusão dos desenhos e revisões caso necessário.

Revisão:
Código identificador da revisão do desenho. O campo
pode ser um sequencial incrementado pelo sistema (iniciando em zero) não
permitindo alteração do usuário ou então vir aberto, para que o usuário informe
a revisão, neste caso podendo informar números ou letras. Essa diferença de
ação é definida conforme a propriedade
do sistema do Controle de Desenho “Permitir editar
identificado da revisão” esteja marcada.

Regras:

·
Se o campo “Revisão” estiver liberado para
edição, o sistema valida e não permite informar o mesmo identificador de
revisão para mais de uma revisão.

·
São diferenciadas letras maiúsculas e minúsculas, por exemplo, o identificador
“WWW” é diferente do indicador “www”.

·
Caso tenham sido inseridas revisões onde o identificador foi
informado manualmente, ao ser desmarcada a propriedade “Permitir editar identificado da revisão”, o sistema voltará a
sugerir o identificador de forma sequencial, contando o número de revisões
existente e incrementando um.

Cadastrado em: Data do cadastro da revisão.

Projeto Desenho: Campo para informar o caminho do desenho ou então selecionar
o arquivo pelo botão de pesquisa ().  O campo também possui o botão de visualização
() que abre o desenho.

Caso a propriedade do sistema do
diretório padrão, referente ao Controle de Desenhos “Diretório dos desenhos”
esteja com um caminho informado, quando o usuário selecionar um arquivo será
exibida a seguinte mensagem ao usuário: “O projeto selecionado será copiado
para a pasta de Projetos. Confirmar continuar o processo?”, após o usuário
confirmar, então a cópia para o diretório padrão é realizada e o novo caminho é
relacionado ao desenho.

Elaborado Por e Data: Pessoa
que elaborou o projeto e a data da elaboração.

Solicitado Por e Data: Pessoa
que solicitou o projeto e a data da solicitação.

Recebido Por e Data: Pessoa
que recebeu o projeto e a data da recepção.

Avaliado Por e Data: Pessoa
que avaliou o projeto e a data da avaliação.

Autorizado Por e Data: Pessoa
que autorizou o projeto e a data da autorização.

Botões na grade:

Criar
Nova Revisão: Opção
para criar novas revisões para o controle de desenho. Apenas fica disponível em
modo de “Alteração”.

A funcionalidade possui regras
diferentes conforme as configurações das propriedades do sistema “Ao solicitar
nova revisão não efetuar cópia do “Projeto Desenho” e permitir informar novo
desenho”:

Não marcada: Na nova revisão o
sistema cria um novo arquivo de desenho, cópia
do anterior (colocando o identificador nome) e já preenche o campo “Projeto Desenho” com o caminho e o novo
arquivo, não permitindo alteração.

Marcada: O sistema passa a liberar o campo “Projeto
Desenho” para que o usuário possa informar manualmente o arquivo, não realizando
o procedimento de criar um novo desenho para a revisão automaticamente.

     Incluir Item: Botão para incluir a revisão na
grade.

Aba para informar os setores e os números de cópias
que devem ser geradas do desenho.

Ao clicar para gravar o controle de desenho, caso o
usuário confirme o processo após a mensagem “Deseja gravar esta alteração no
controle de desenho?”, então é aberta tela de envio de e-mail referente à mudança
do controle de desenho. Ao sair da tela de e-mail então o sistema solicita ao
usuário de se deseja imprimir protocolo, caso afirmativo, então é aberta a tela
para geração do Relatório de
Controle de Desenho.
